Lấy mẫu khí thải theo thông tư 10
Theo Thông tư 10/2021/TT-BTNMT quy định về kỹ thuật quan trắc môi trường và quản lý thông tin, dữ liệu quan trắc môi trường thì Ống khói phải có điểm (cửa) lấy mẫu khí thải với đường kính hoặc độ rộng theo quy định, có nắp đậy để điều chỉnh độ mở rộng, bố trí sàn thao tác đảm bảo an toàn, thuận lợi khi thực hiện việc lấy mẫu.
Vị trí điểm lấy mẫu, đường kính hoặc độ rộng theo quy định tại thông tư 10/2021/TT-BTNMT, Phụ lục 5 – Xác định vị trí, số điểm quan trắc khí thải và các mẫu biên bản quan trắc hiện trường.
Quy định chung về việc xác định vị trí lấy mẫu khí thải
Phương pháp US EPA Method 1 nhằm hướng dẫn xác định vị trí và số điểm quan trắc khí thải cho các ống khói lớn hơn 300mm.
Phương pháp này không áp dụng trong các trường hợp sau:
+ Dòng khí ở chế độ chảy xoáy hay chảy rối;
+ Ống khói có đường kính nhỏ hơn 0,3 m.
Khoảng cách từ vị trí lấy mẫu đến vị trí thay đổi dòng (cong, nở, thắt…) nhỏ hơn 2 lần đường kính theo chiều xuôi dòng khí và nhỏ hơn 0,5 lần đường kính ống khói (hoặc ống phóng không) theo chiều ngược dòng khí.
Phương pháp US EPA Method 1A hướng dẫn xác định vị trí và số lượng điểm quan trắc đối với các ống khói có đường kính nhỏ hơn 300mm
Không lấy mẫu bụi và đo vận tốc khí thải ở điểm giữa (hay tâm) của tiết diện ống khói.
Cách xác định lỗ lấy mẫu:
Nguyên tắc: Vị trí lỗ lấy mẫu phải nằm trên mặt phẳng tiết diện của đoạn ống khói thẳng.

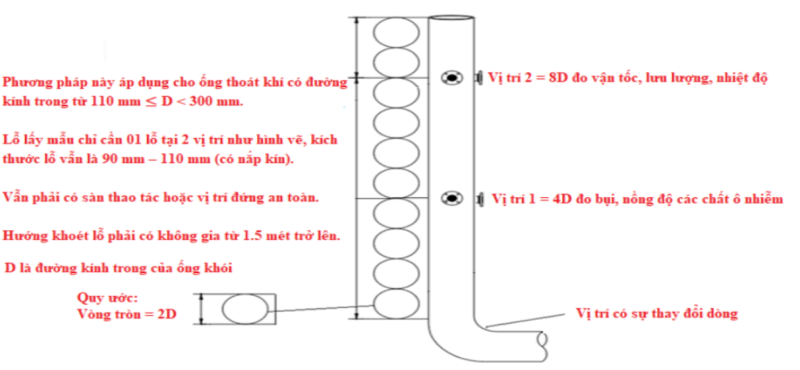

Cách xác định: Vị trí lỗ lấy mẫu nằm trên ống khói dựa vào việc xác định đoạn A, đoạn B, đường kính trong D và thỏa mãn điều kiện: B ≥ 2D và A ≥ 0,5D. Trong trường hợp lý tưởng, vị trí lỗ lấy mẫu thỏa mãn điều kiện: B = 8D và A = 2D (Hình 1).
Minh họa A, B và D trên Hình 1:
– Đoạn A: Là đoạn tính từ vị trí có sự thay đổi dòng đến vị trí lấy mẫu tính theo chiều ngược chiều dòng khí;
– Đoạn B: Là đoạn tính từ vị trí có sự thay đổi dòng đến vị trí lấy mẫu tính theo chiều xuôi chiều dòng khí;
D: Đường kính trong của ống khói tại vị trí lấy mẫu (đối với ống khói hình chữ nhật, đường kính trong D được tính theo công thức D = 4 x (diện tích tiết diện/chu vi).
Các yêu cầu vị trí lỗ khoan
Lỗ lấy mẫu bảo đảm đường kính từ 90 mm đến 110 mm, có nắp đậy để điều chỉnh độ mở rộng;
Đối với ống khói hình tròn: yêu cầu ít nhất 02 lỗ lấy mẫu theo 02 phương vuông góc với nhau;
Đối với ống khói hình chữ nhật: căn cứ vào tỉ lệ giữa chiều dài, chiều rộng và số điểm hút mẫu của ống khói để chọn số lỗ lấy mẫu phù hợp theo phương vuông góc với nhau;
Đối với những ống khói có đường kính trong lớn, cần tăng thêm lỗ lấy mẫu đối xứng nhau để giảm yêu cầu của độ dài cần lấy mẫu.
Hình 2. Yêu cầu đối với vị trí lỗ khoan
